與傳統混凝土加固技術相比，碳纖維加固技術具有強度高、質蚤輕、空間省、工期短、成本低、耐久性好、施工方便、不影響美觀等多方面上風。目前該技術已廣泛應用到工業及民用建筑的維修加固中，得到了寫意的結果，取得了較好的經濟效益和社會效益。

　　中國某門生公窩建于上世紀90年代，房屋結構為磚混結構，現澆團體式鋼筋混凝土樓板，該公窩衛生間包括洗手間和廁所，開間尺寸同為3300mm×5800mm，層高3200mm。二層西側公共衛生間出現頂棚滲漏、混凝土開裂、鋼筋銹蝕等征象。


　　經踏勘現場后初步分析，因為施工時混凝土珍愛層較薄、地面防水質量不達標，導致室內頂栩存在不同程度的滲漏，混凝土珍愛層最微弱處的鋼筋，在尿液、地面積水和氧氣的作用下使鋼筋外觀生成的鈍化膜遭到破壞，發生鐵電離的陽極反應和溶液態氧還原的陰極反應。

　　施工工藝

　　(1)施工預備。①封閉停用該衛生間，開窗晾曬使板內積水盡快蒸發;②卸除洗手間內不銹鋼洗手槽、廁所內蹲坑水磨石隔斷等荷載;③組織設計人員、施工隊伍進行技術交底，擬定施工技術方案和施工計劃;④對碳纖維片材、配套膠粘劑、施工機具等一次進場到位。

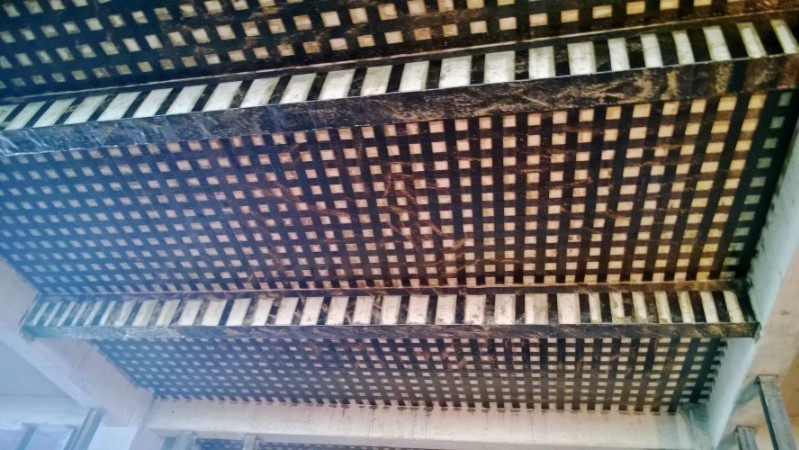

　　(2)下層處理及碳纖維布施工工藝。①鑿除頂棚外觀的粉刷層至混凝土下層;②消滅混凝土下層的污物，并打磨至堅實下層，對銹蝕鋼筋進行除銹拋光;③板底架設模板并掛鋼絲網，樓板開孔自板頂采用灌漿料對漏筋、基面不平整部位進行彌補，確保鋼筋珍愛層為2omm;④.灌漿料達到設計強度后，將外觀打磨平整，除去表層浮漿、油污等雜質，對不平整部位進行打磨和修復處理，保持基面干凈、干燥;⑤按膠粘劑生產廠家提供的工藝條件配制底膠，用滾筒刷將底膠均勻涂抹于板底，待外觀指觸干燥后進人下一工序;⑥按要求配制修補膠，補平外觀凹陷部位，外觀指觸干燥后進人下一工序;⑦要求配制結構膠粘劑，均勻涂抹于粘貼部位，將碳纖維布用手輕壓貼于需粘貼部位，并用滾筒順纖維方向多次滾壓，擠出氣泡，使膠液充分浸透碳纖維布，滾壓時不要損傷碳纖維布;⑧在最后一層碳纖維布的外觀均勻涂抹結構膠粘劑，干燥后進人下一步工序;⑨在結構膠外觀滿刷1.2mm厚聚氨醋防水涂料，滿刮一層水泥漿(內摻結構膠);⑩防水涂料面干后刮膩子找平;?頂棚刷刮仿瓷。

　　(3)板頂防水處理工藝。①拆除原有地面磚面層，局部水泥砂漿找平、晾干;②下層附加聚氨醋防水涂膜1. 5mm三遍，并沿周圍墻面高起200mm;③防水層上部30mm厚1:3干硬性水泥砂漿結合層;④鋪10厚防滑地磚，背面刮水泥漿粘貼，稀水泥漿擦縫。

　　驗收標準

　　(1)碳纖維片材和配套膠粘劑進場時應對產品合格證、產品質量出廠檢驗報告、中文標志和包裝完備性進行檢查，并抽樣對其安全性能進行復驗，復驗效果應吻合相干要求。

　　(2)做好潛伏工程驗收，對各工序進行檢驗和驗收，如不吻合要求，應立即采取補救措施或返工。

　　(3)碳纖維片材的現實粘貼面積應不少于設計面積，按位置誤差不應大于10mm。

　　(4)碳纖維片材與混凝土間的粘貼質量可用小錘輕輕敲擊或手壓碳纖維片材外觀的方法檢驗，總有用粘貼面積不應低于95%。當碳纖維布的空鼓面積不大于1000m㎡時，可采用針管注膠的方法進行修補，當空鼓面積大于1000m擴時，宜將空鼓部位的碳纖維片材切除，重新搭接并粘貼等量的碳纖維片材，搭接長度不應小于100mm.

　　對衛生間地面進行了防水處理，從源頭上解決樓板滲漏題目，切斷導致鋼筋銹蝕必要的水源。行使灌漿料對板低進行了處理，修復了混凝土珍愛層，使樓板耐久性得到了保證。充分行使碳纖維加固技術的好處，在工期特別很是緊的情況下，對題目樓板進行了及時加固，解決了由樓板鋼筋銹蝕、珍愛層脫落等題目引起的樓板強度降低題目，使樓板強度得到及時增補，恢復了衛生間的使勤奮能，延伸了建筑的使用壽命。
